Die Walzen mit dem leichten Dreh:

Bahnführungswalzen

Walzen Sondermaschinen

Die Walzen werden, den Anforderungen entsprechend, auf geringste Massen ausgelegt. In Verbindung mit hochwertigen, ausgewählten Wälzlagern und speziellen synthetischen Befettungen werden geringste Anlaufmomente und ein besonders geräuscharmer Lauf erreicht.

Unser Standard-Walzenprogramm ist modular aufgebaut. Sie können zwischen unterschiedlichen Lagerungsarten und Durchmessern wählen. Die Längen werden auftragsbezogen angefertigt und können von Ihnen frei festgelegt werden. In Verbindung mit unseren Beschichtungen, ergibt sich dadurch ein sehr breites Anwendungsspektrum.

Vorteile unserer Bahnführungswalzen:

  • Wartungsfreie Lagerungen
  • Geringste Anlaufmomente
  • Enge Formtoleranzen
  • Geräuscharmer Lauf
  • Spezifische Oberflächengüten
  • Für hohe Einsatztemperaturen
  • Verschiedene Werkstoffe

Unsere Standard-Walzentypen:

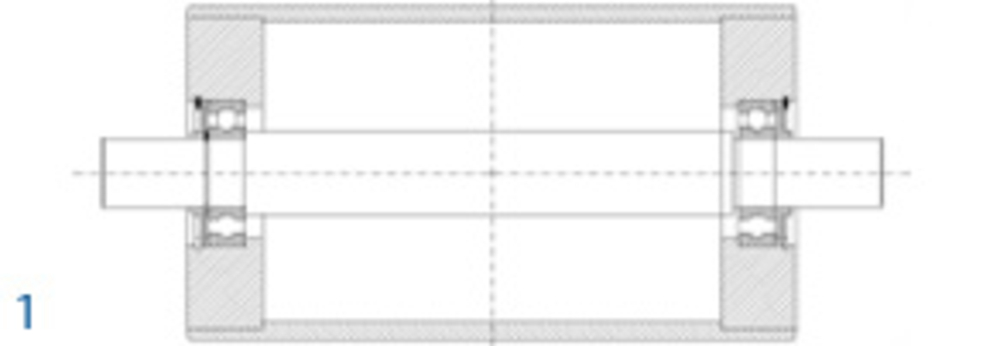

  1. Integrierte Lagerung mit Achse

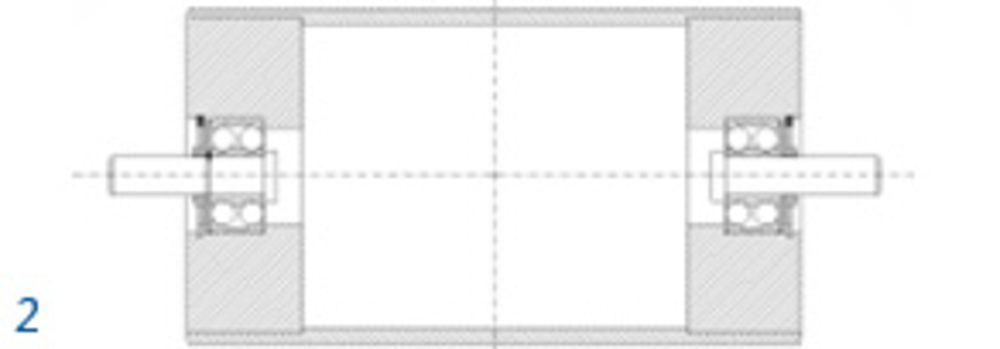

  2. Integrierte Lagerung mit Einsteckzapfen
  3. Feste Zapfen mit Außenlagerung

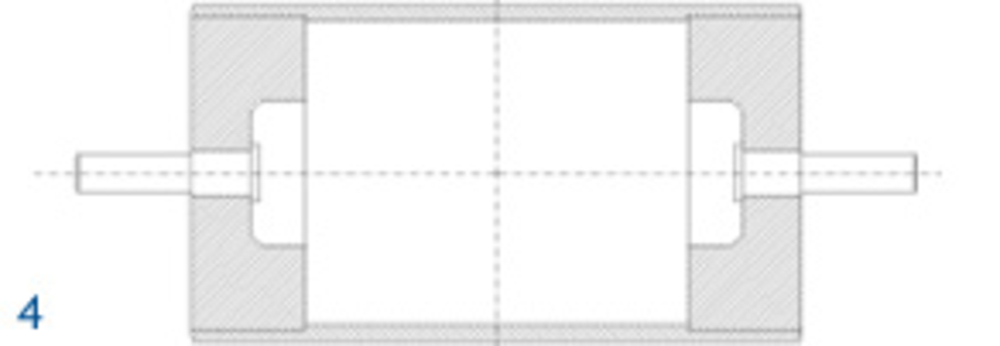

  4. Feste Zapfen für Außenlagerung

Technische Details

Durchmesser 1) 50, 60, 80, 100, 120, 160, 200, 250, 300
Ballenlänge 1)1500, 1800, 2000, 2500, 3500, 4500, 5500, 6500, 8000
Lagerungsarten

Integrierte Lagerung für Achse oder Einsteckzapfen oder feste Wellenzapfen für externe Lagerung

WerkstoffeAluminium, Stahl, CFK und andere technische Kunststoffe
OberflächenDurch spezielle Beschichtungen, können die Walzen den einsatzspezifischen Bedingungen angepasst werden.
Formtoleranzen

max. 0.01 mm (WOB < 1000 mm)

max. 0.01 mm/m (WOB > 1000mm)

AuswuchtqualitätStatisch oder dynamisch (auf mehreren Ebenen)
DimensionenAußendurchmesser max. 600 mm
Ballenlängemax. 8000 mm
Stückgewichtmax. 2500 kg

1) Abweichend von unseren Standardabmessungen sind grundsätzlich auch andere Abmessungen wählbar.
