Leichtbau in Perfektion

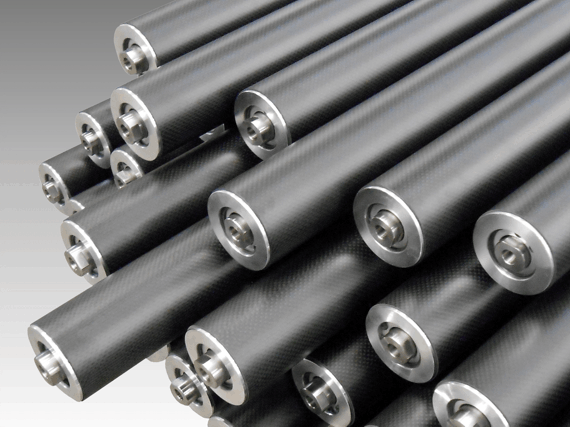

CFK-Bahnführungswalzen

Aluminum- und Stahlwalzen kommen bei sehr hohen Geschwindigkeiten oftmals an Ihre technischen Grenzen. Hier ist der Einsatz von CFK-Walzen die optimale Alternative.

Entgegen homogenen Metallen, können bei diesem Verbundwerkstoff die physikalischen Eigenschaften des Walzenmantels bei der Herstellung durch Faserauswahl und Faserorientierung optimal beeinflußt werden. Durch die Anhebung der biegekritischen Drehzahl kann die Geschwindigkeit deutlich erhöht werden, Durchbiegung und Massenträgheit werden reduziert. Das Ergebnis sind extrem biegesteife und leichte Walzen, die den Anforderungen modernster und schnellster Produktionslinien gerecht werden.

CFK-Oberflächen können ebenfalls mit zahlreichen Funktionsschichten wie Antihaftbeschichtungen, Keramikbeschichtungen, Hartmetallen, oder elastomeren Kunststoff- und Gummiwerkstoffen beschichtet werden. Es ist sogar möglich diese Oberflächen zu galvanisieren (Hartchrom, Kupfer, Nickel). Die Ausführung der Oberfläche kann nicht nur zylindrisch glatt, sondern auch spiralisiert, konvex oder konkav sein.

Vorteile unserer CFK-Walzen:

  • Extrem Biegesteif
  • Geringste Anlaufmomente
  • Für sehr hohe Geschwindigkeiten geeignet
  • Enge Formtoleranzen
  • Spezifische Oberflächengüten



CFK-Walzen sind in den gleichen technischen Ausführungen lieferbar wie unsere Bahnführungswalzen aus Metallen. Zurzeit sind Durchmesser bis 300 mm und Längen bis 4000 mm realisierbar. Sie können zwischen unterschiedlichen Lagerungsarten und Durchmessern wählen. Die Längen und Durchmesser werden auftragsbezogen angefertigt und können von Ihnen frei festgelegt werden.
