Präzision in allen Größen:

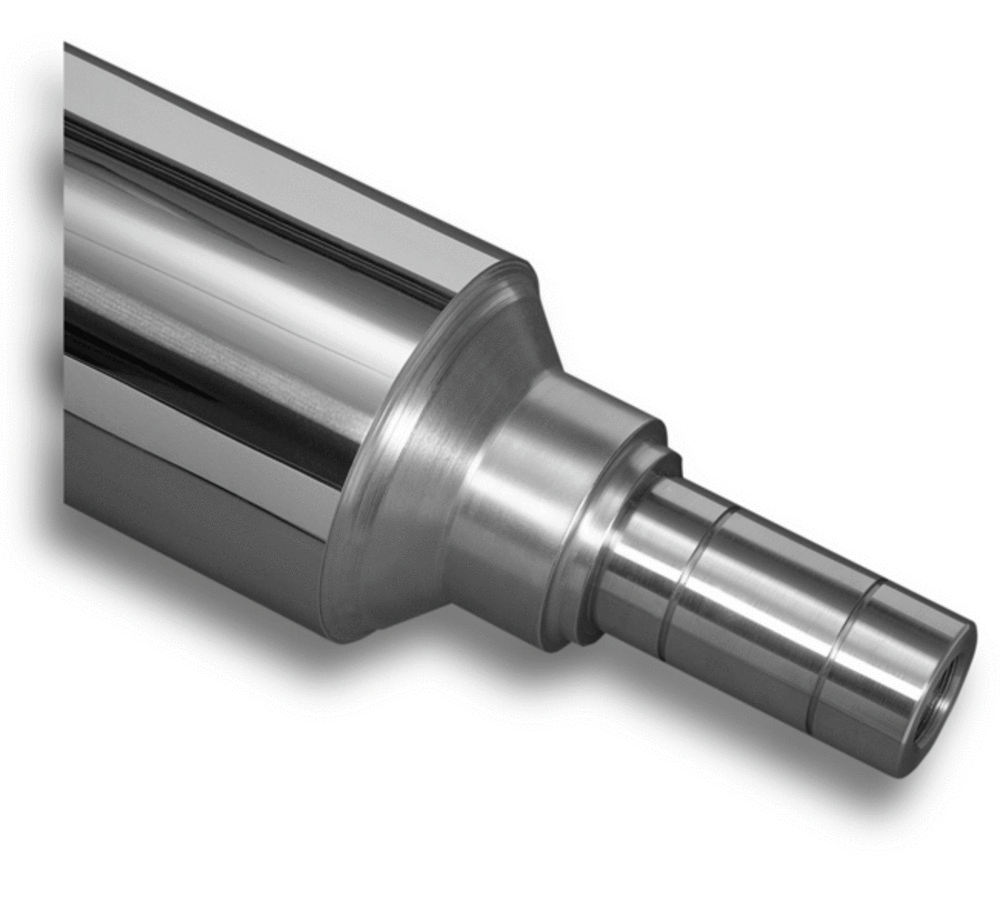

Temperierbare Walzen

Heiz- und Kühlwalzen mit unterschiedlichen Systemen für fast alle Einsatzzwecke

Diese Walzen können als Einfach- oder Doppelmantelausführung und dazu aus verschiedenen Werkstoffen geliefert werden.

Durch das Einsetzen einer genau berechneten Leitspirale wird über die gesamte Walzenbreite eine genaue Temperatur gewährleistet. Die Oberflächen können durch verschiedene Beschichtungen den einsatzspezifischen Anforderungen angepasst werden.

Der Außenmantel kann wahlweise auch als demontierbare Ausführung gefertigt werden.

Vorteile unserer Temperierwalzen:

  • Enge Formtoleranzen
  • Hohe Temperaturgenauigkeit
  • Einsatzspezifische Oberflächen
  • Für hohe Belastung geeignet
  • Verschiedene Werkstoffe möglich

  1. Einfachmantelausführung mit beidseitigen Anschlüssen
  2. Doppelmantelausführung mit Leitspirale und beidseitigen Anschlüssen
  3. Doppelmantelausführung mit Leitspirale und einseitigem Anschluss

Technische Details



WalzenartHeiz- und Kühlwalzen für den Betrieb mit flüssigen Medien
Systeme

Einfachmantelausführung ohne Innenkörper

Doppelmantelausführung mit Innenkörper (Verdrängerkörper)

Außenmantel fest oder in wechselbarer Ausführung

EinspeisungBeidseitig (Einweg-Durchfluss) oder einseitig (Zweiwege-Durchfluss) durch Standard-Speiseköpfe
WerkstoffeNahtlose Stahlrohre, Vergütungsstähle, Edelstähle, Aluminium
OberflächenDurch spezielle Beschichtungen, können die Walzen den einsatzspezifischen Bedingungen angepasst werden.
Formtoleranzen

max. 0.005 mm (WOB < 1000 mm)

max. 0.005 mm/m (WOB > 1000 mm)

AuswuchtqualitätStatisch oder dynamisch (auf mehreren Ebenen)
Dimensionen

Außendurchmesser max. 800 mm

Ballenlänge max. 6000 mm

Stückgewicht max. 4000 kg
